Estaciones totales en Geomonitoreo: Desempeño e instalaciones continuas

diciembre 05, 2023 3 minutos de lectura



ESTACIONES TOTALES EN GEOMONITOREO: Desempeño e instalaciones continuas

Geomonitoreo Geocom



Una de las preguntas más frecuentes al momento de comenzar a trabajar con estaciones totales es el desempeño que estás tendrán en condiciones “adversas”, comúnmente relacionadas a  temperatura, humedad y polvo. La respuesta a esta pregunta se encuentra en la hoja de datos (especificaciones técnicas) de cada instrumento:



Temperatura de funcionamiento: –20 ºC a +50 ºC
Temperatura de almacenamiento: –40 ºC a +70 ºC
A prueba de polvo e impermeable: IP65
Humedad: 100%, con condensación



 La temperatura de funcionamiento es el rango de temperatura ambiente en el que se puede utilizar utilizar la estación total

⨮ La temperatura de almacenamiento es el rango de temperatura en el que se puede almacenar la estación total mientras no está encendido

⨮ IP65: Índice de protección para polvo y agua (Tabla 1)

⨮ Humedad: Protección de condensación hermética



Índice IP

Protección contra sólidos

Protección contra agua

IP00

Sin protección

Sin protección

IP20

Protegido contra objetos >12.5mm

Sin protección

IP44

Protegido contra objetos >1mm

Salpicaduras de agua

IP54

Protegido contra polvo limitado

Salpicaduras de agua

IP65

A prueba de polvo

Chorros de agua



Con base en esta información, el uso de estaciones totales en entornos “adversos” puede ser llevado a cabo sin perjuicio de la eficiencia y calidad de las observaciones. En este caso la relación de estas características con los proyectos de GEOMONITOREO son claves para el éxito de estos.



Geomonitoreo, instalaciones y estaciones totales

El empleo de estaciones totales para el geomonitoreo de estructuras requiere considerar sesiones de observación prolongadas, que deben llevarse a cabo en instalaciones robustas para garantizar la estabilidad durante el proceso de GEOMONITOREO. Aquí, la robustez de las instalaciones debe estar intrínsecamente ligada a la flexibilidad necesaria en entornos mineros, donde las dinámicas cambiantes exigen frecuentemente desmontar y reinstalar la estación total. Esta combinación de solidez y adaptabilidad es crucial para asegurar mediciones precisas y consistentes en diferentes escenarios

Entonces, para conseguir estas instalaciones robustas y flexibles GEOCOM ha desarrollado un concepto de instalación las cual se basa en la capacidad de las estaciones totales de la serie S de Trimble de desempeñarse en condiciones “adversas”  (temperatura, humedad y polvo), en este sentido el eje central de esta propuesta es la cúpula de monitoreo:

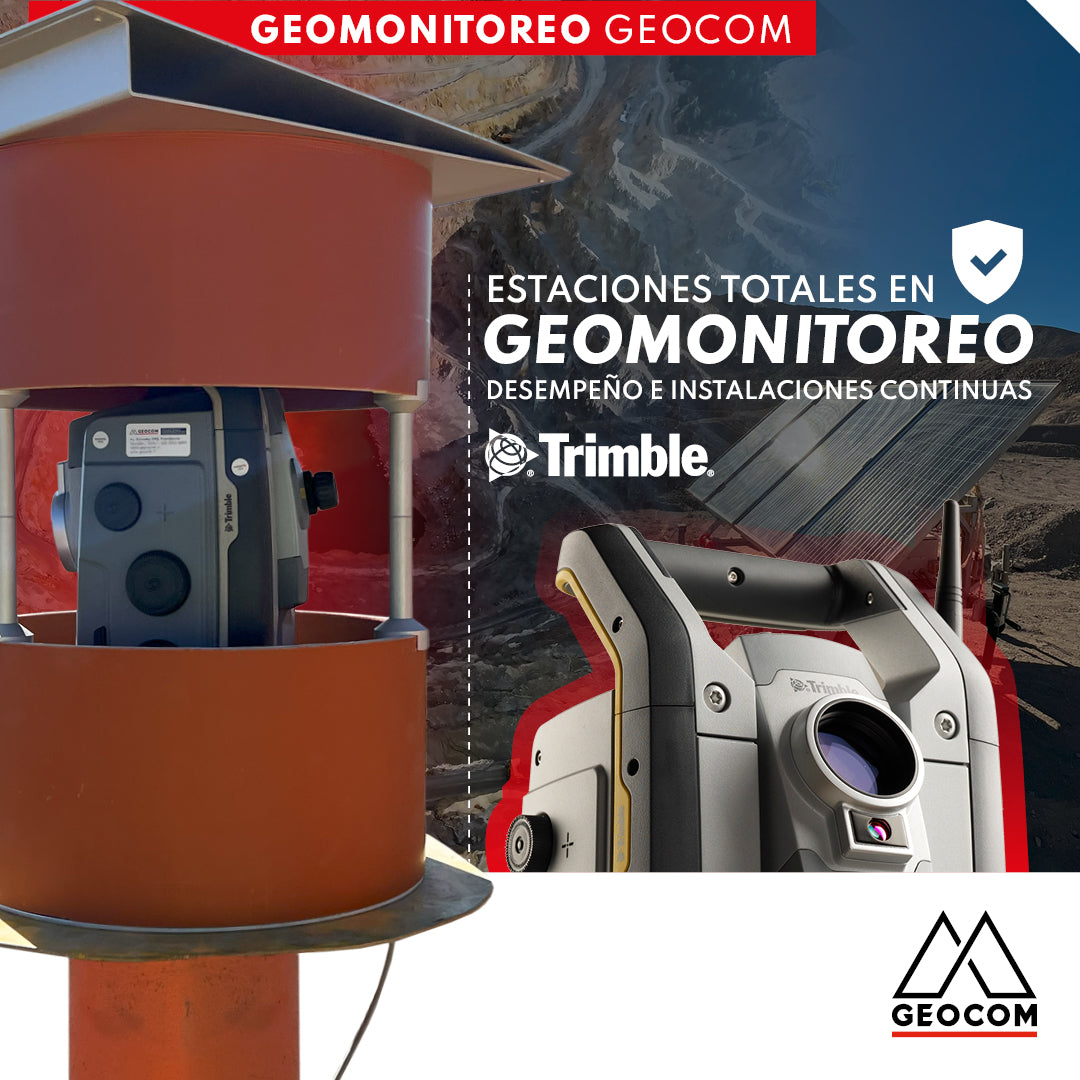

La cúpula está diseñada para su uso con instrumentos de la serie Trimble S.

La cúpula mide 500 mm en su punto más alto y 370 mm de ancho, incluyendo la sección rectangular superior. La sección central para la línea de visión de la estación total tiene 150 mm de altura. Esta puede ser modificada en función de las necesidades de cada proyecto



Instalada la estación total es posible realizar rondas de monitoreo bajo un enfoque robusto y flexible sin la necesidad de infraestructura adicional, como casetas o estructura de mayor  tamaño, la imagen de abajo muestra una estación total Trimble S9 en un entorno minero en su proceso de instalación y Geomonitoreo.





Recomendaciones de mantenimiento

Considerando que la estación total estará funcionando en tiempos prolongados bajo diferentes entornos, se sugiere usar aire comprimido, proveniente de un compresor pequeño, para eliminar el polvo acumulado, especialmente en las partes móviles del instrumento. Este método es eficaz para limpiar el lente y el resto del equipo. Para los residuos menores que persisten, es recomendable emplear un pincel de cerdas suaves. Finalmente, para obtener una limpieza profunda, se aconseja aplicar alcohol isopropílico con un paño especializado para lentes o superficies de vidrio.



Conclusiones: ¿Son necesarias las casetas?

El uso de cúpulas para proyectos de Geomonitoreo favorece la flexibilidad necesaria en entornos mineros bajo una robusta instalación. Con procedimientos de mantención similares a los empleados en las tradicionales casetas de monitoreo el uso de cúpulas se torna una solución eficiente para el desarrollo de este tipo de proyectos
