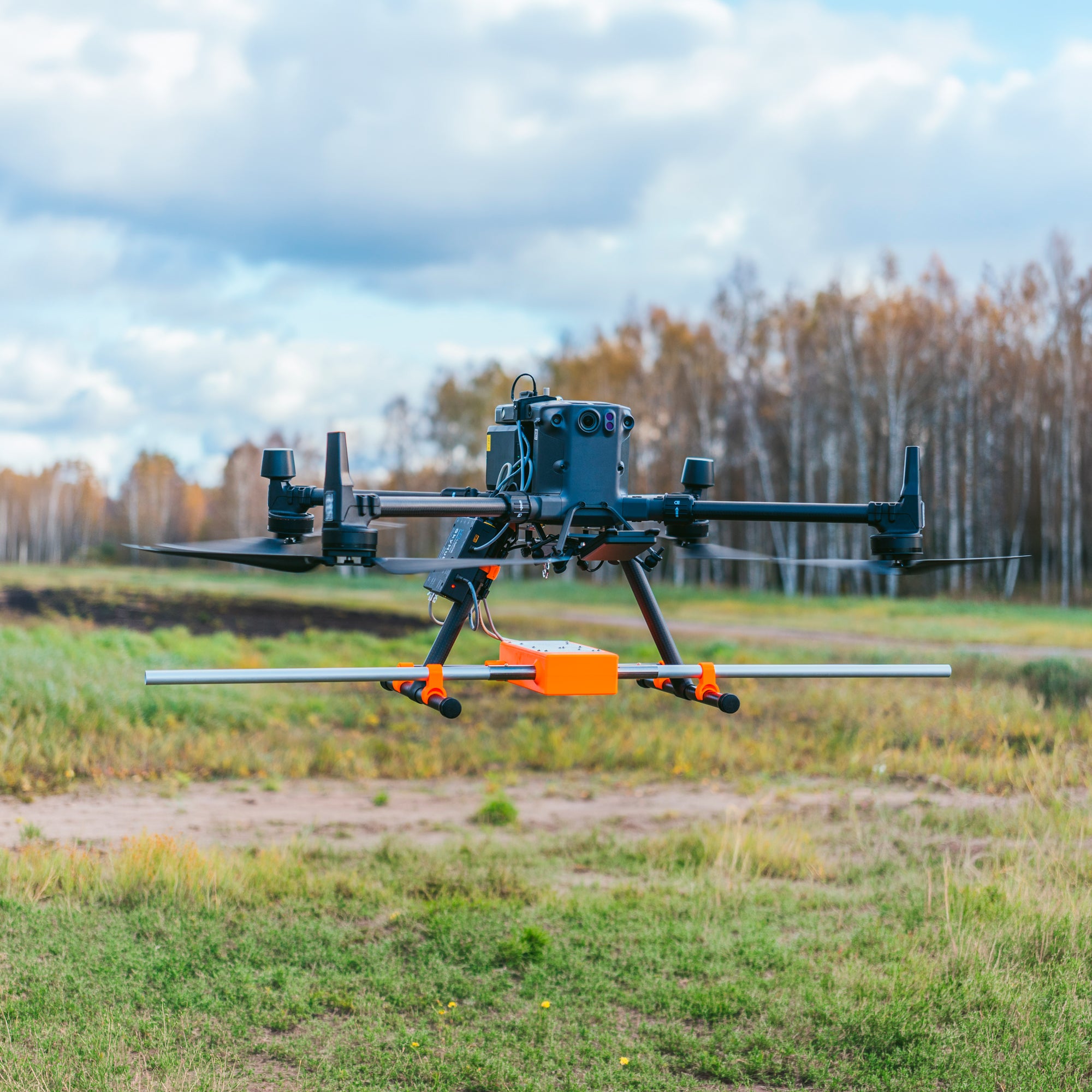

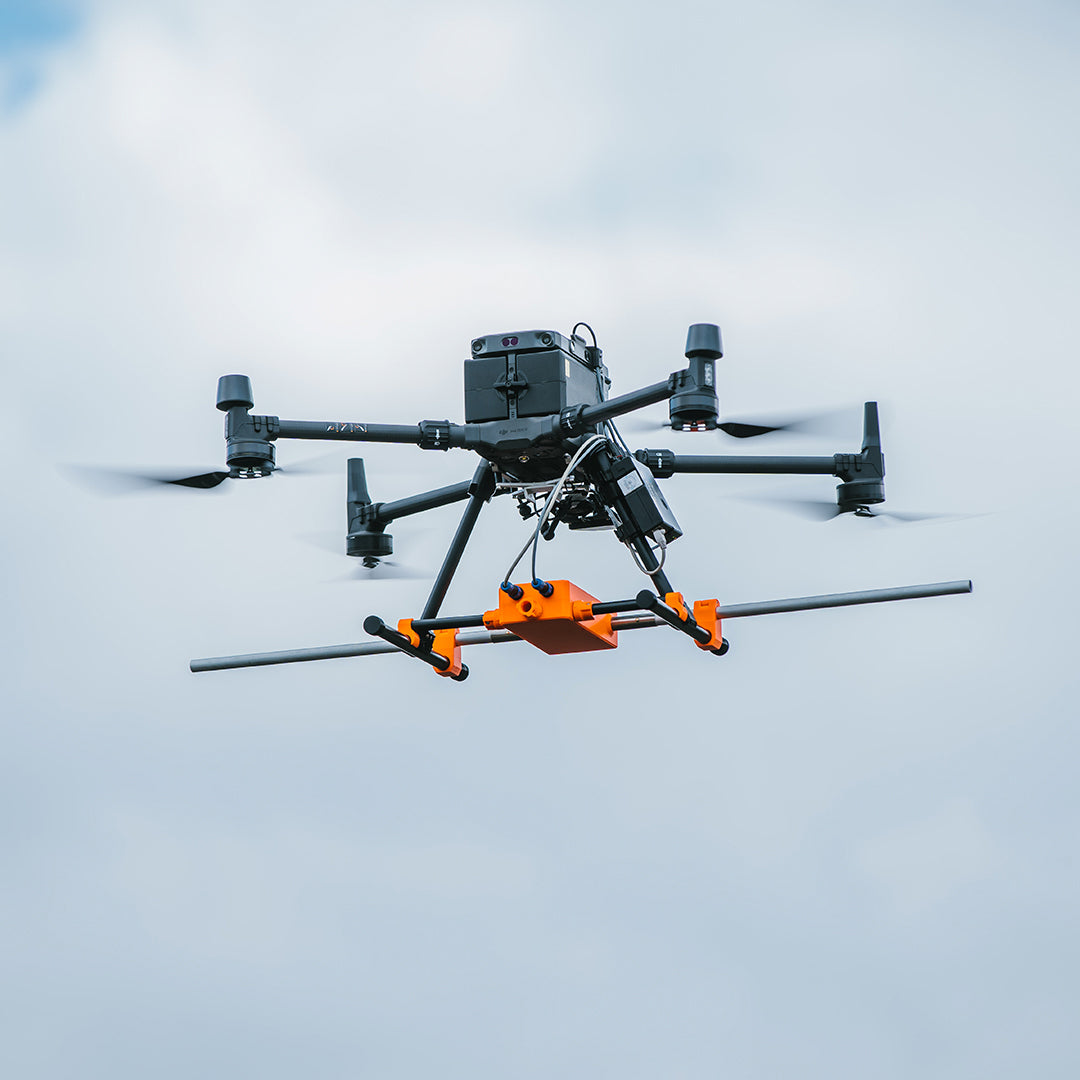

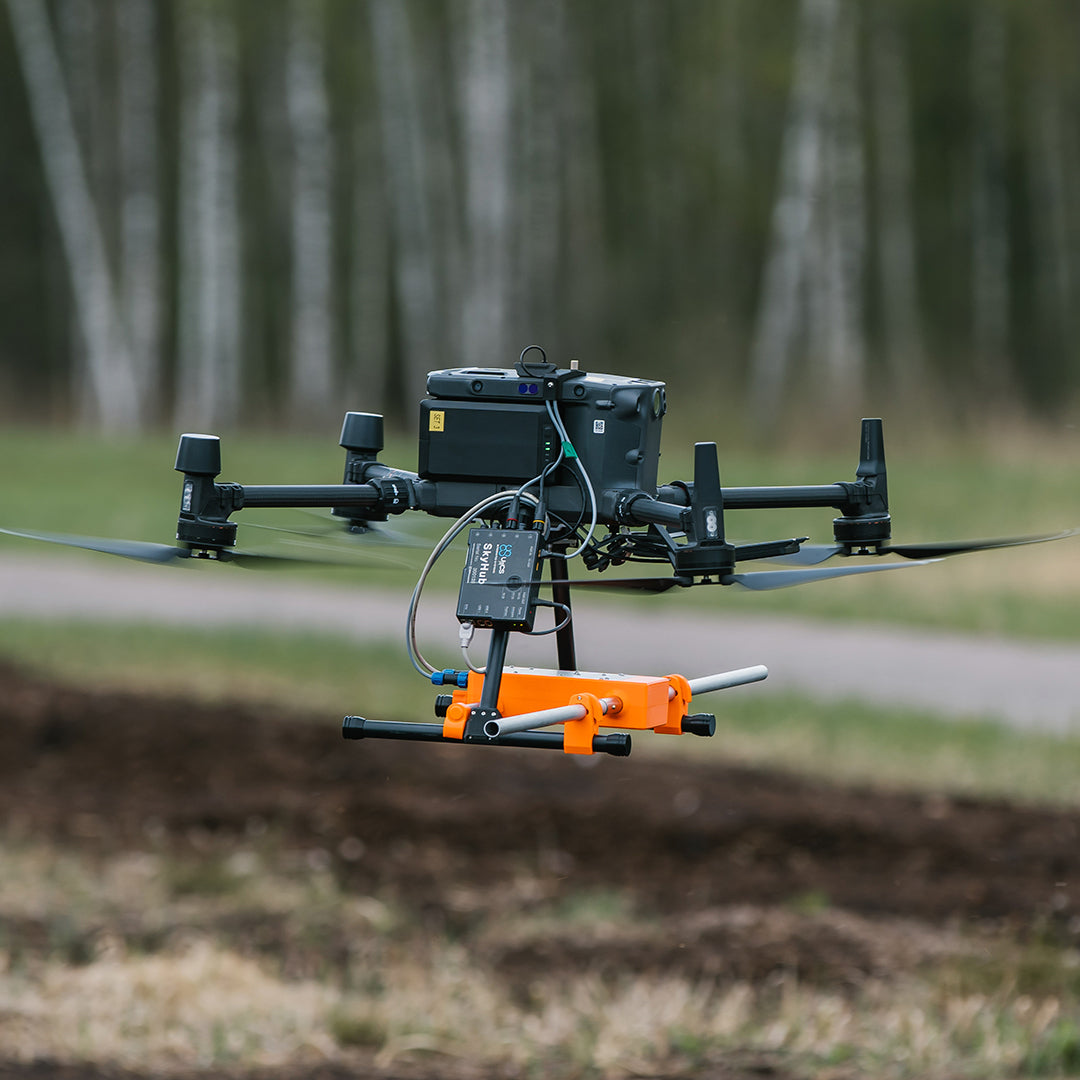

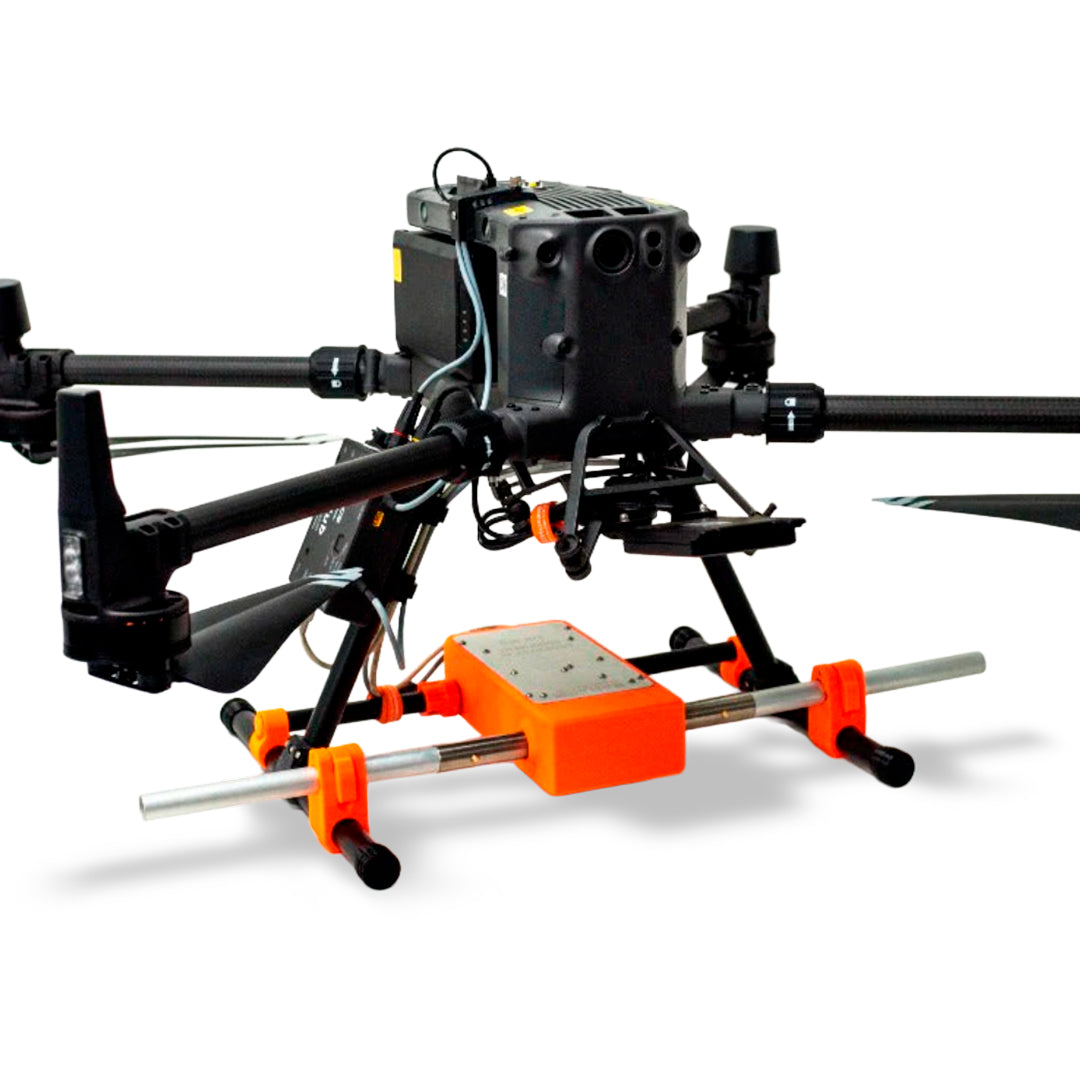

Sistema GPR extra ligero, adecuado para drones de tamaño medio como DJI M300/M350/M400.

El Zond Aero LF es un sistema GPR extremadamente personalizable en términos de frecuencias disponibles, funcionando con frecuencias en un rango de 50MHz hasta 400MHz, haciéndolo el sistema más versátil de nuestro portafolio. 50MHz, 75MHz, 100MHz, 150MHz, 300MHz, 400MHz son las frecuencias disponibles para este equipo. Debido al peso de la frecuencia de 50MHz, solo está disponible para el M400.

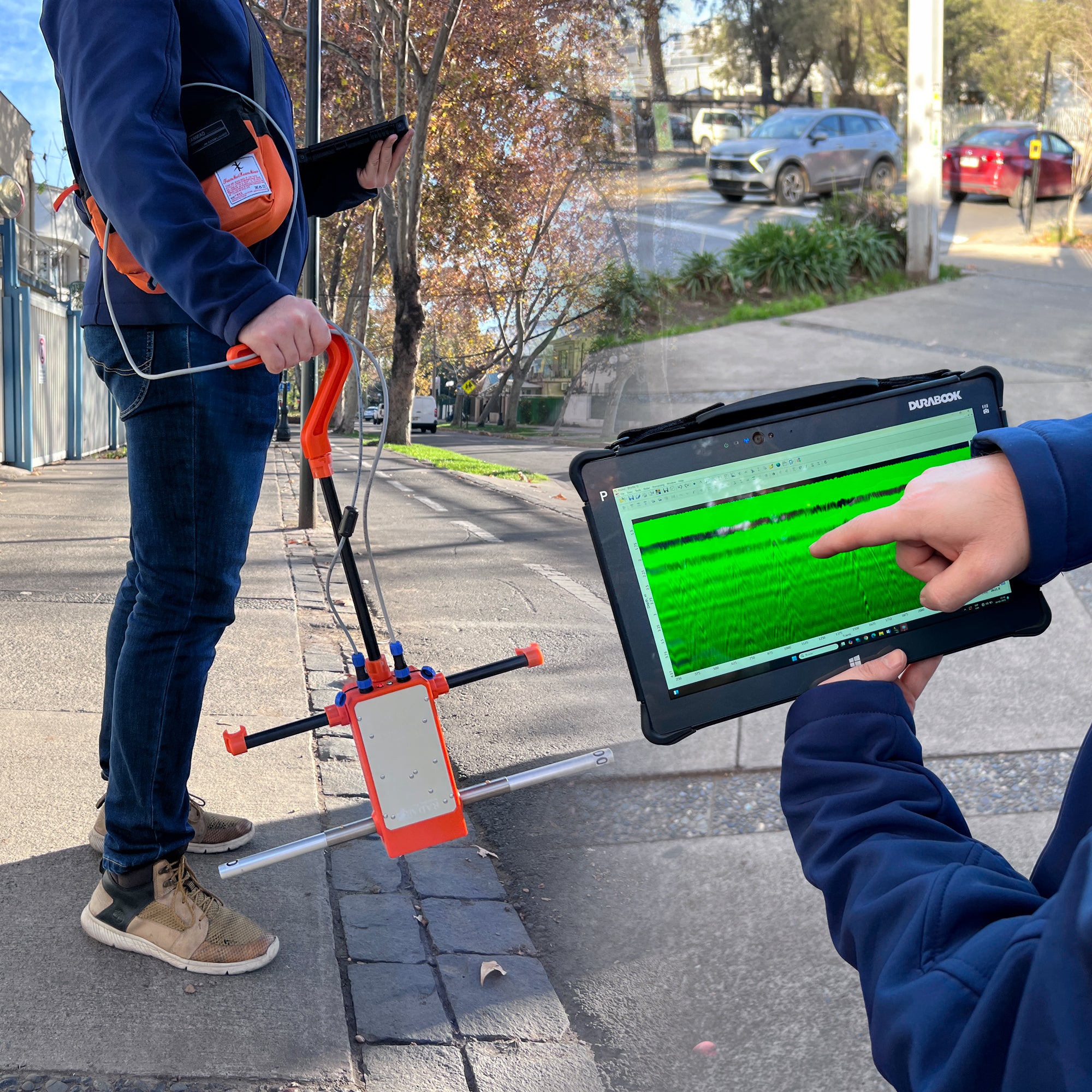

Además de aerotransportado, este sistema puede ser utilizado de
forma terrestre, gracias a su bajo peso es posible cargarlo tipo “maletín”, aumentando su versatilidad operacional.

• Tipo: Monocanal con antena dipolo no apantallada
• Frecuencia Central: 50MHz, 75MHz, 100MHz, 150MHz, 300MHz, 400MHz
• Ancho de banda de operación: 38 – 150, 75 – 300, 150 – 600 MHz (-12 dB) para antenas 100, 150, 300MHz.
• Samples per scan: 256 / 512 / 1024 / 2048 / 4096 / 8192
• Sample rate: hasta 1.280.000 (depende del apilamiento del hardware)
• Scan rate: hasta 2500 escaneos/s (depende del apilamiento del hardware)
• Time range per simple: 18 ps / 36 ps / 71 ps / 89 ps / 125 ps / 143 ps / 179 ps / 250 ps / 357 ps / 500 ps / 625 ps / 714 ps / 1 ns / 1,25 ns / 2,5 ns
• Profundidad: Hasta 20 metros del suelo en suelo normal promedio, hasta 10 metros con una elevación de antena < 3 m. Siempre considerar la importancia de la atenuación de la señal que tiene cada suelo específico donde se use el sistema.

• Búsqueda de utilidades
• Mapeo de infraestructura subterránea
• Arqueología
• Estudios geotécnicos
• Estratigrafía geológica
• Glaciología, perfiles de espesor de nieve/hielo
