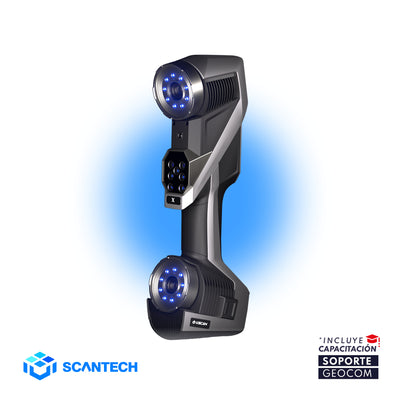

Escáner 3D Scantech KSCAN-X


ESCÁNER 3D PROFESIONAL PARA COMPONENTES DE GRAN TAMAÑO

KSCAN-X establece un nuevo estándar en la medición de componentes de gran escala. Diseñado para maximizar la productividad, este equipo ofrece mediciones fluidas y de alta precisión, facilitando procesos eficientes y confiables en aplicaciones de metrología.

KSCAN-X es un escáner 3D inteligente, completamente inalámbrico y optimizado para capturar grandes superficies con precisión. Equipado con un área de escaneo ultra-amplia, mayor profundidad de campo y una alta velocidad de captura.

Capacidades de Escaneo Avanzadas

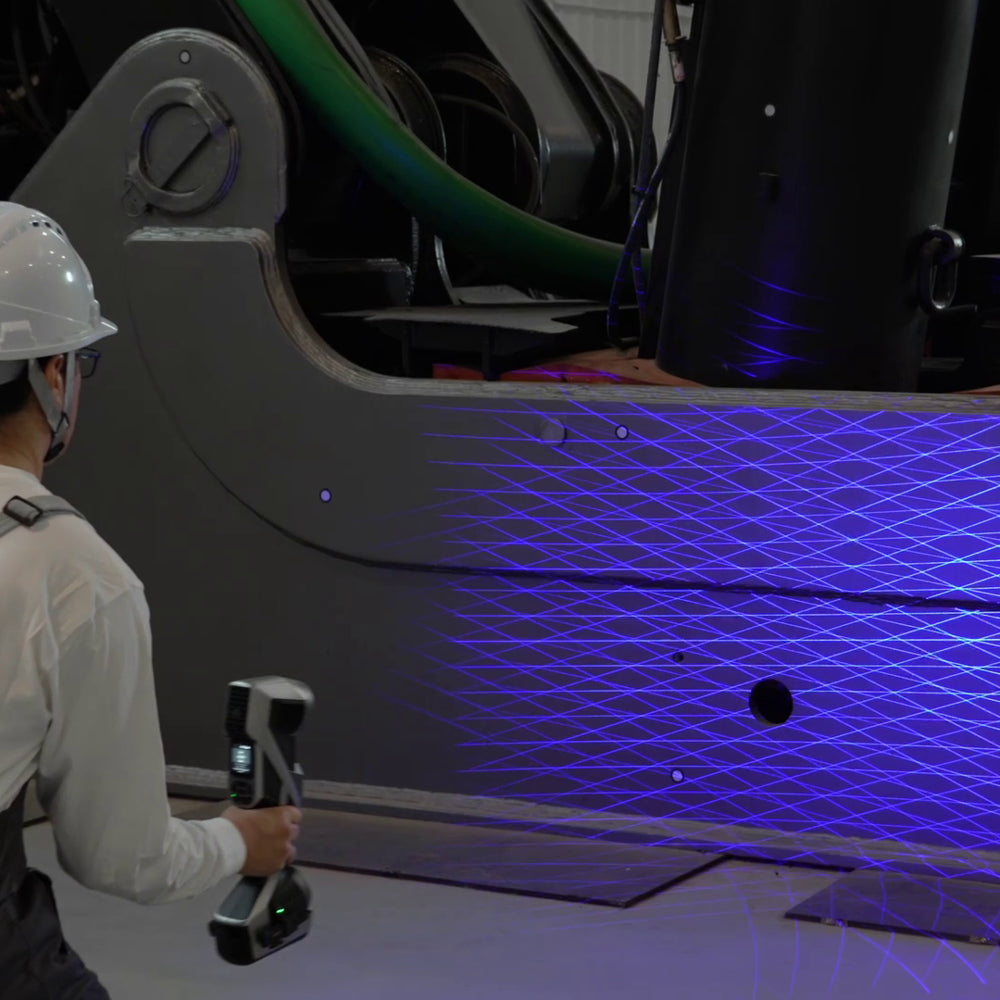

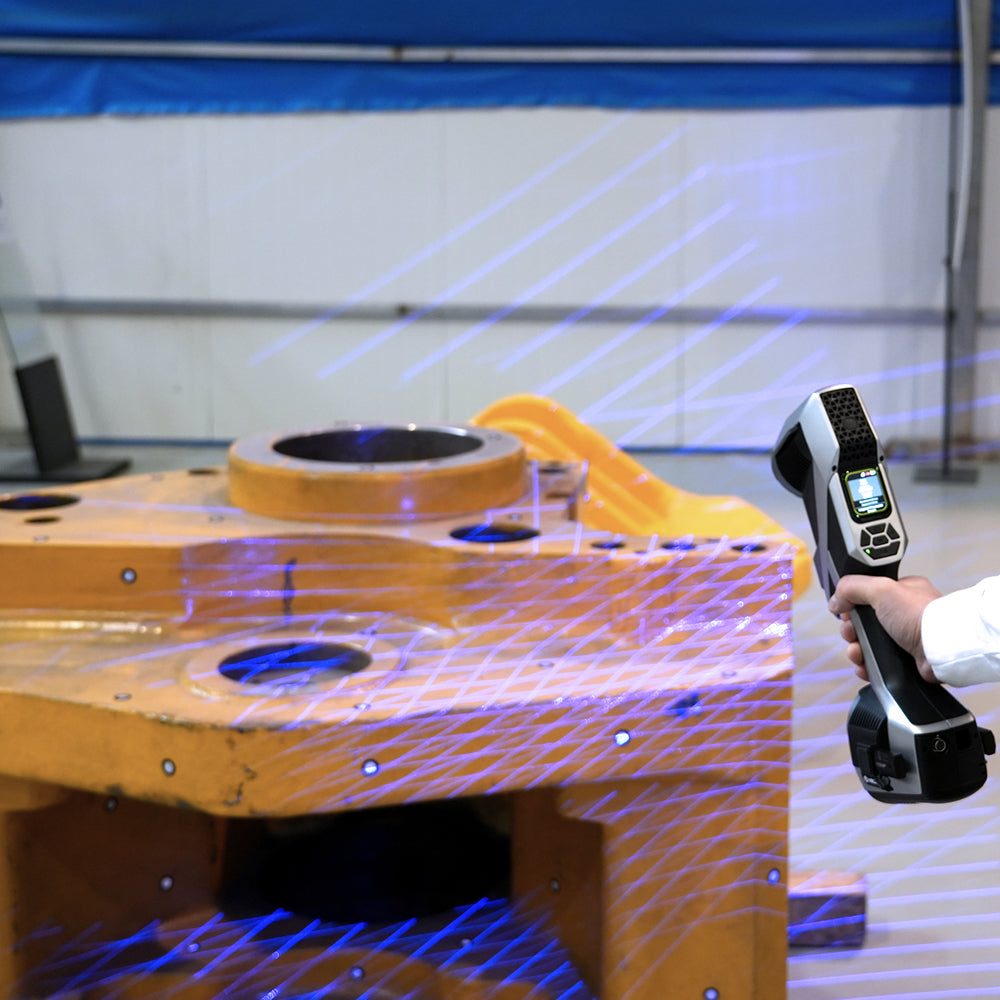

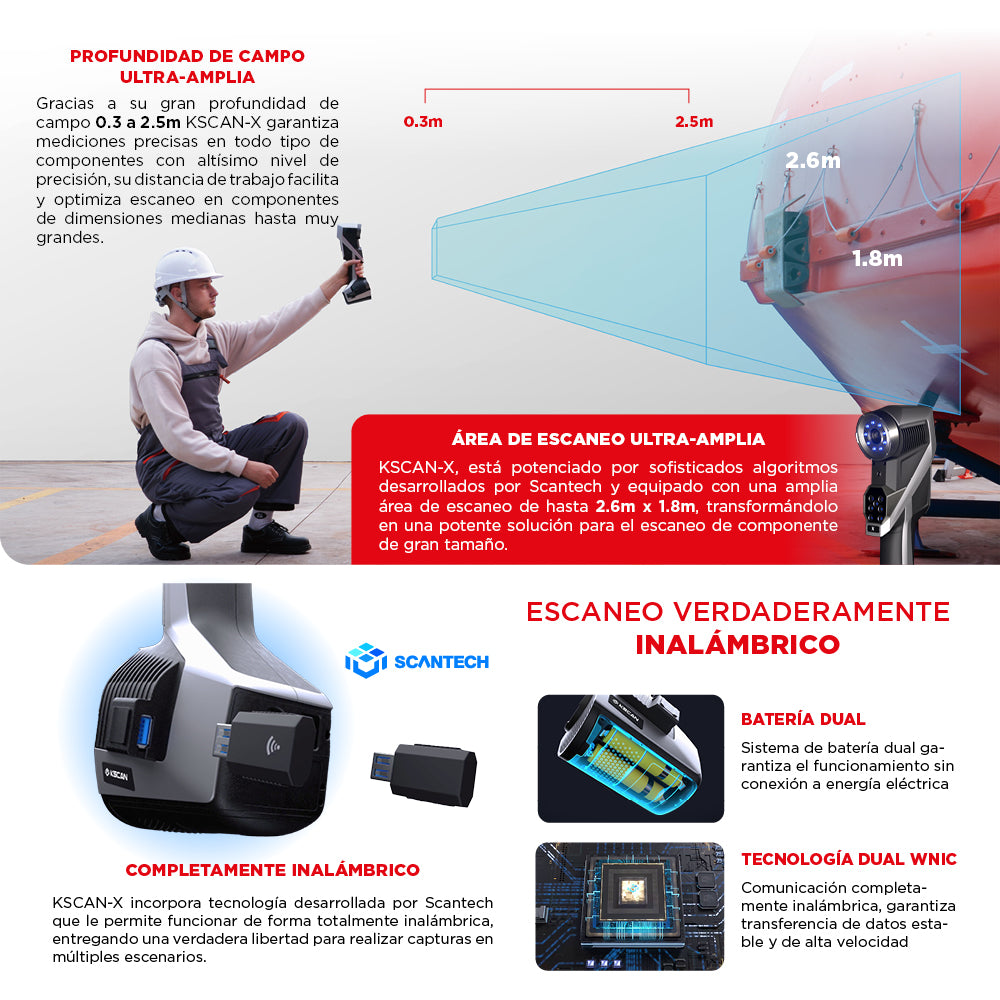

› KSCAN-X cuenta con un área de escaneo ultra-amplia de hasta 2.6m × 1.8m, transformándolo en una potente solución para el escaneo de componentes de gran tamaño. Su profundidad de campo ultra-amplia de 0.3 a 2.5m garantiza mediciones precisas en todo tipo de componentes con altísimo nivel de precisión. Equipado con 84 cruces de láser azul y tecnología innovadora de láser azul de cuatro cruces, permite capturar áreas extensas de manera altamente eficiente con mayor eficiencia de captura.

Conectividad y Movilidad Inalámbrica

› El KSCAN-X incorpora tecnología desarrollada por Scantech que le permite funcionar de forma totalmente inalámbrica, entregando una verdadera libertad para realizar capturas en múltiples escenarios. Su tecnología Dual WNIC garantiza comunicación completamente inalámbrica con transferencia de datos estable y de alta velocidad, mientras que su sistema de batería dual asegura el funcionamiento sin conexión a energía eléctrica, proporcionando máxima movilidad y flexibilidad operativa.

Velocidad y Productividad

› Con un impresionante rango de captura de 6.450.000 mediciones por segundo y una velocidad de fotogramas de 180fps, el KSCAN-X está potenciado con un chip de procesamiento de alta velocidad que entrega una gran eficiencia de captura. Esta tecnología avanzada proporciona mediciones rápidas y precisas en componentes de gran tamaño, requiriendo menos marcas para un escaneo más productivo y eficiente en múltiples escenarios de aplicación.

Precisión y Calidad de Medición

› KSCAN-X ofrece una precisión excepcional de hasta 0.075 mm y una precisión volumétrica de 0.075 mm + 0.010 mm/m, garantizando resultados de alta calidad en cada medición. Su sistema de fotogrametría adaptativa elimina errores acumulativos y asegura una precisión volumétrica constante, permitiendo obtener resultados de alta precisión incluso en piezas de gran escala y componentes complejos.

Versatilidad de Aplicaciones

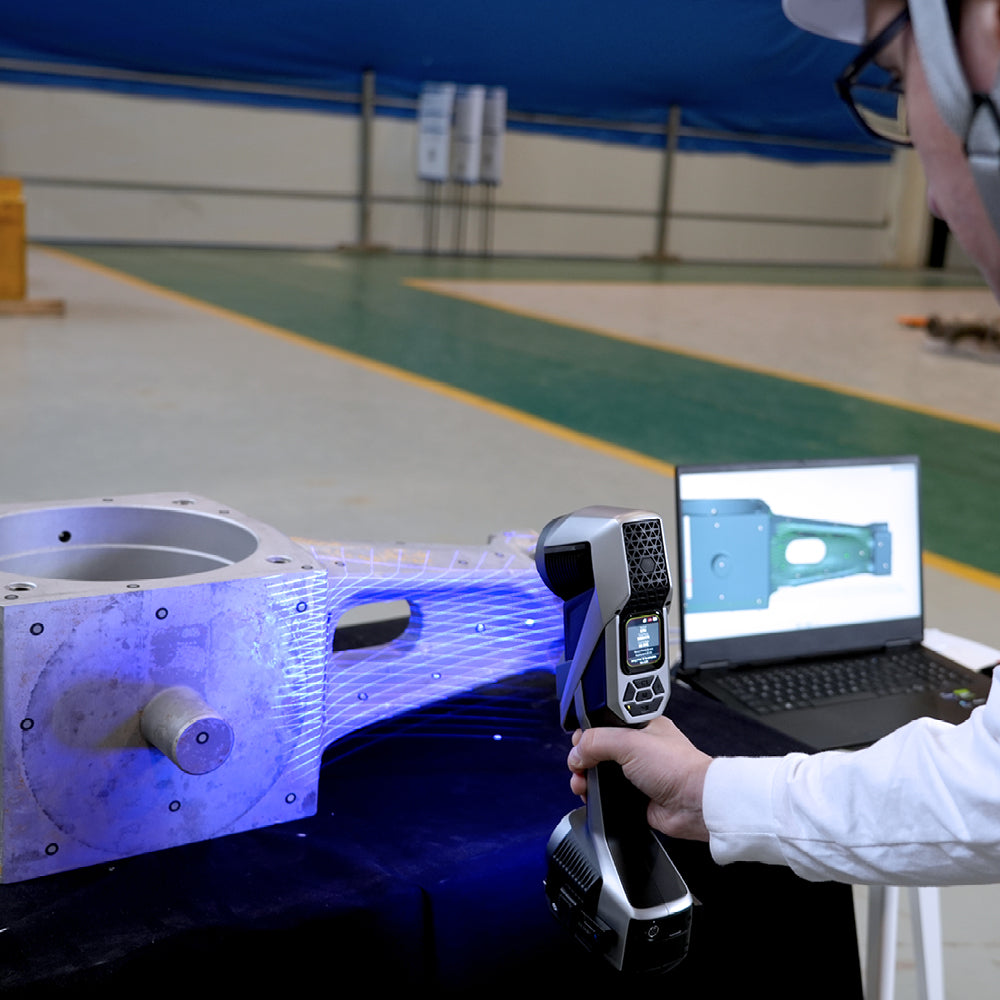

› Completamente diseñado para adaptarse a diversos escenarios de captura, KSCAN-X cuenta con múltiples modos de escaneo especializados que le permiten capturar componentes de distintos tamaños con alta precisión. Su modo de escaneo medio utiliza 27 cruces de láser azul para capturar piezas desde 0.5m a 2m con alto nivel de precisión de 0.030mm, garantizando datos de calidad en componentes con curvas complejas en piezas de tamaño medio a grande.

Adaptabilidad Técnica

› Gracias a su diseño versátil con una línea base más corta, KSCAN-X permite la medición de perforaciones y áreas de difícil acceso en componentes mediante su modo de escaneo de línea láser única. Esta característica entrega una recopilación completa y precisa incluso en zonas de difícil acceso, adaptándose desde componentes de gran tamaño hasta piezas de tamaño medio con igual nivel de precisión y calidad en la captura de curvas complejas.

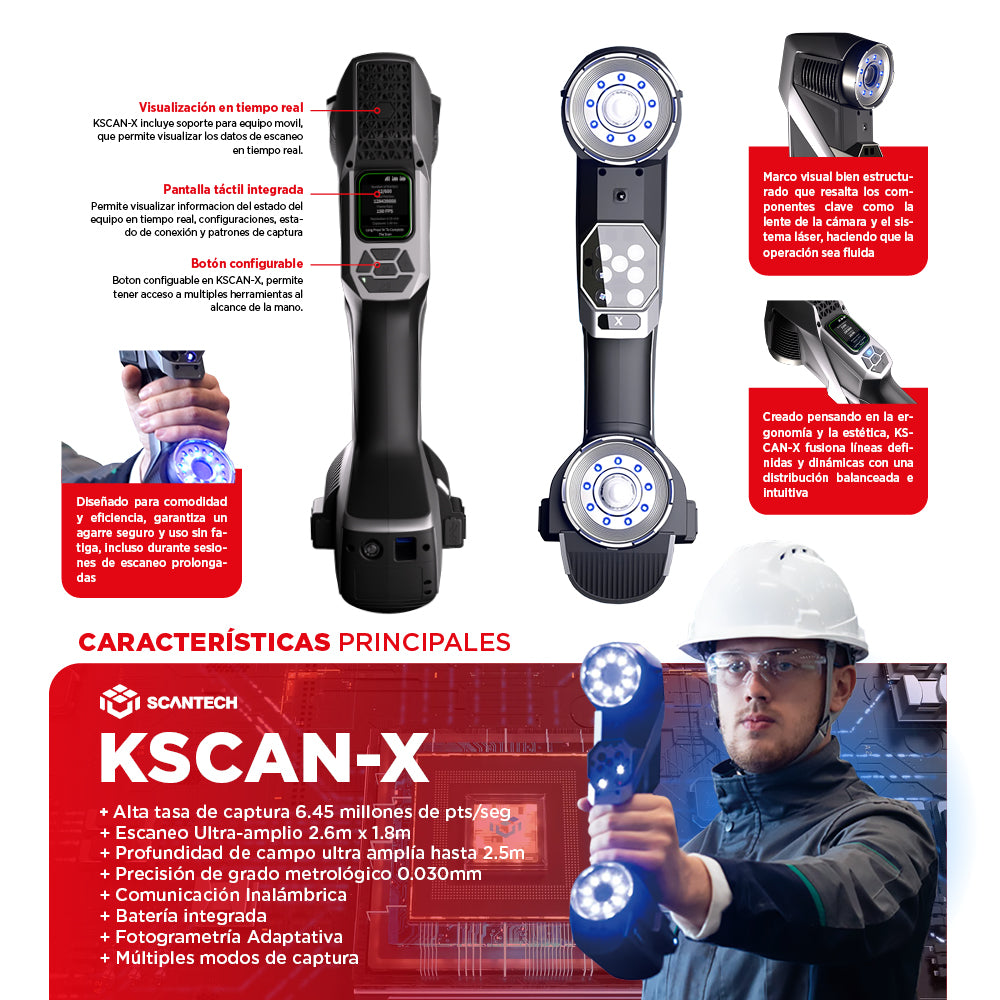

Alta tasa de captura 6.45 millones de Pts/seg
Escaneo Ultra-amplio 2.6m x 1.8m

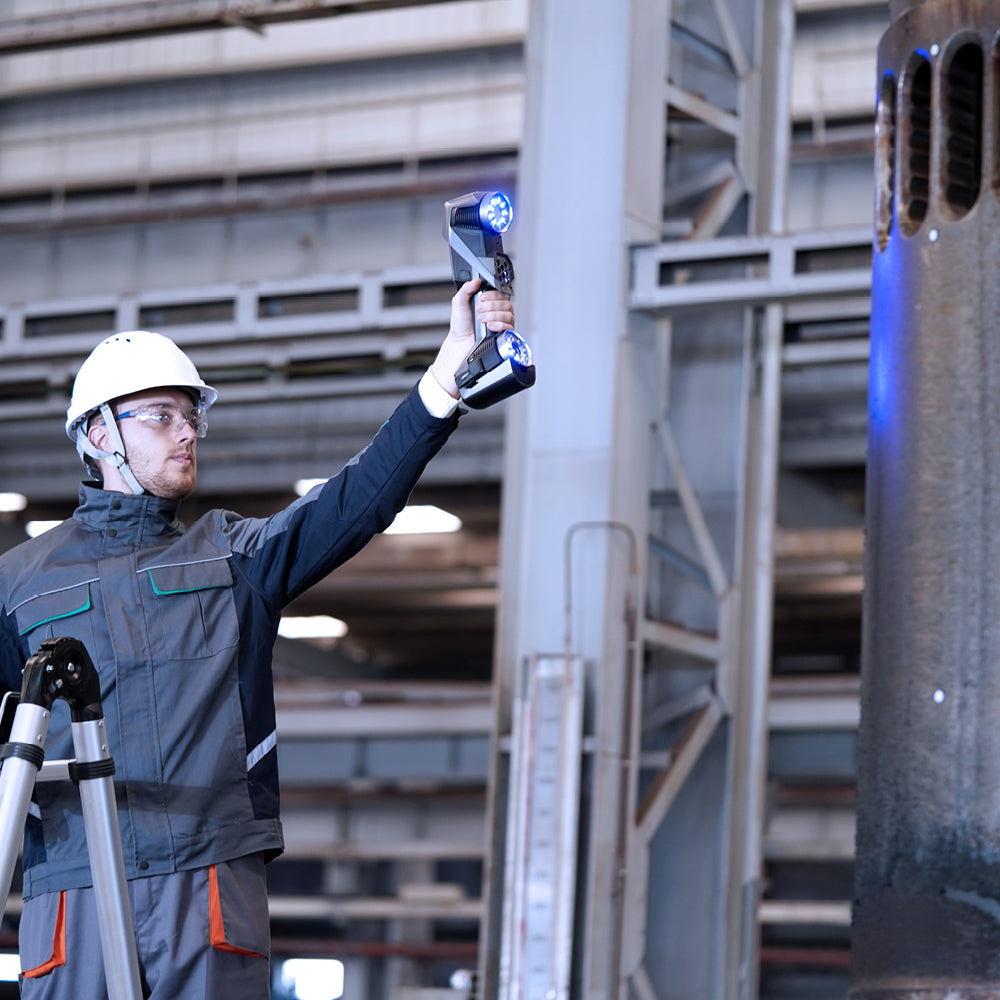

Profundidad de campo ultra amplía hasta 2.5m
Precisión de grado metrológico 0.030mm
Comunicación totalmente Inalámbrica
Fotogrametría Adaptativa
