Escáner inteligente e inalámbrico de área grande

Escáner 3D Scantech KSCAN-X

KSCAN-X establece un nuevo estándar en la medición de componentes de gran escala. Diseñado para maximizar la productividad, este equipo ofrece mediciones fluidas y de alta precisión, facilitando procesos eficientes y confiables en aplicaciones de metrología.

Formulario de cotización

¿Necesitas más información de un producto? ¿Quieres solicitar una demo? Completa el formulario con tus datos y nos pondremos en contacto.
Características

Capacidades de Escaneo Avanzadas

› KSCAN-X cuenta con un área de escaneo ultra-amplia de hasta 2.6m × 1.8m, transformándolo en una potente solución para el escaneo de componentes de gran tamaño. Su profundidad de campo ultra-amplia de 0.3 a 2.5m garantiza mediciones precisas en todo tipo de componentes con altísimo nivel de precisión. Equipado con 84 cruces de láser azul y tecnología innovadora de láser azul de cuatro cruces, permite capturar áreas extensas de manera altamente eficiente con mayor eficiencia de captura.

Velocidad y Productividad

› Con un impresionante rango de captura de 6.450.000 mediciones por segundo y una velocidad de fotogramas de 180fps, el KSCAN-X está potenciado con un chip de procesamiento de alta velocidad que entrega una gran eficiencia de captura. Esta tecnología avanzada proporciona mediciones rápidas y precisas en componentes de gran tamaño, requiriendo menos marcas para un escaneo más productivo y eficiente en múltiples escenarios de aplicación.

Precisión y Calidad de Medición

› KSCAN-X ofrece una precisión excepcional de hasta 0.075 mm y una precisión volumétrica de 0.075 mm + 0.010 mm/m, garantizando resultados de alta calidad en cada medición. Su sistema de fotogrametría adaptativa elimina errores acumulativos y asegura una precisión volumétrica constante, permitiendo obtener resultados de alta precisión incluso en piezas de gran escala y componentes complejos.

Versatilidad de Aplicaciones

› Completamente diseñado para adaptarse a diversos escenarios de captura, KSCAN-X cuenta con múltiples modos de escaneo especializados que le permiten capturar componentes de distintos tamaños con alta precisión. Su modo de escaneo medio utiliza 27 cruces de láser azul para capturar piezas desde 0.5m a 2m con alto nivel de precisión de 0.030mm, garantizando datos de calidad en componentes con curvas complejas en piezas de tamaño medio a grande.

Adaptabilidad Técnica

› Gracias a su diseño versátil con una línea base más corta, KSCAN-X permite la medición de perforaciones y áreas de difícil acceso en componentes mediante su modo de escaneo de línea láser única. Esta característica entrega una recopilación completa y precisa incluso en zonas de difícil acceso, adaptándose desde componentes de gran tamaño hasta piezas de tamaño medio con igual nivel de precisión y calidad en la captura de curvas complejas.

Especificaciones

⨭ Alta tasa de captura 6.45 millones de Pts/seg
⨭ Escaneo Ultra-amplio 2.6m x 1.8m
⨭ Profundidad de campo ultra amplía hasta 2.5m
⨭ Precisión de grado metrológico 0.030mm
⨭ Comunicación totalmente Inalámbrica
⨭ Fotogrametría Adaptativa
⨭ 4x21 Cruces de líneas de láser azul
⨭ 6.450.000 Mediciones/s rango de captura
⨭ 180 FPS Velocidad de fotogramas
⨭ Menos marcas de escaneo más productivo y eficiente

Más rápido y productivo KSCAN-X

Incorpora la innovadora tecnología de láser azul de cuatro cruces, además esta potenciado con un chip de procesamiento de alta velocidad de fotogramas para entregar una gran eficiencia de captura, gracias a esto proporciona mediciones rápidas y precisas en componente de gran tamaño en múltiples escenarios.

Video
Descargar Datasheet

Incluye:

Soporte GEOCOM

Lleva también

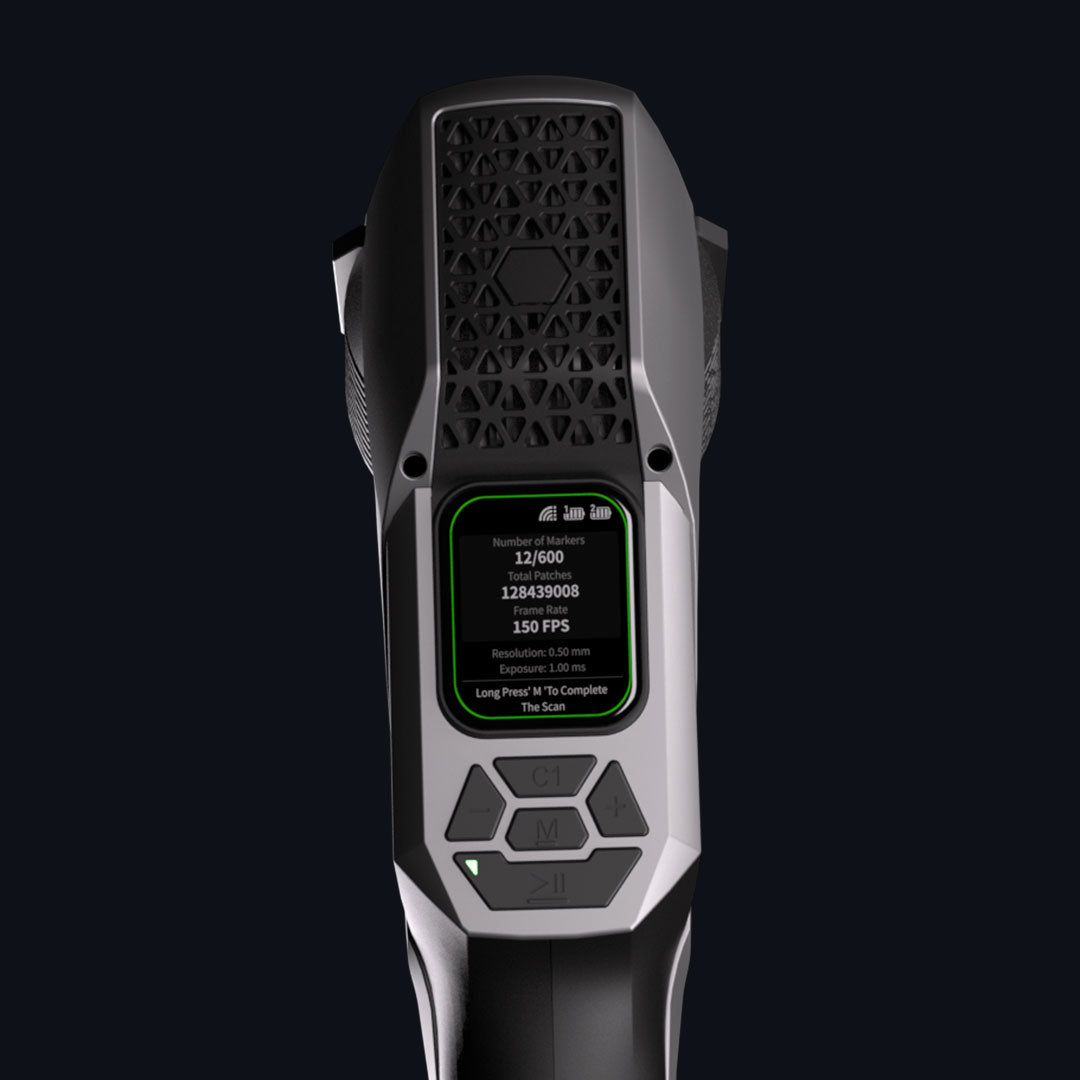

Escaneo verdaderamente inalámbrico

Completamente inalámbrico
KSCAN-X incorpora tecnología desarrollada por Scantech que le permite funcionar de forma totalmente inalámbrica, entregando una verdadera libertad para realizar capturas en múltiples escenarios.

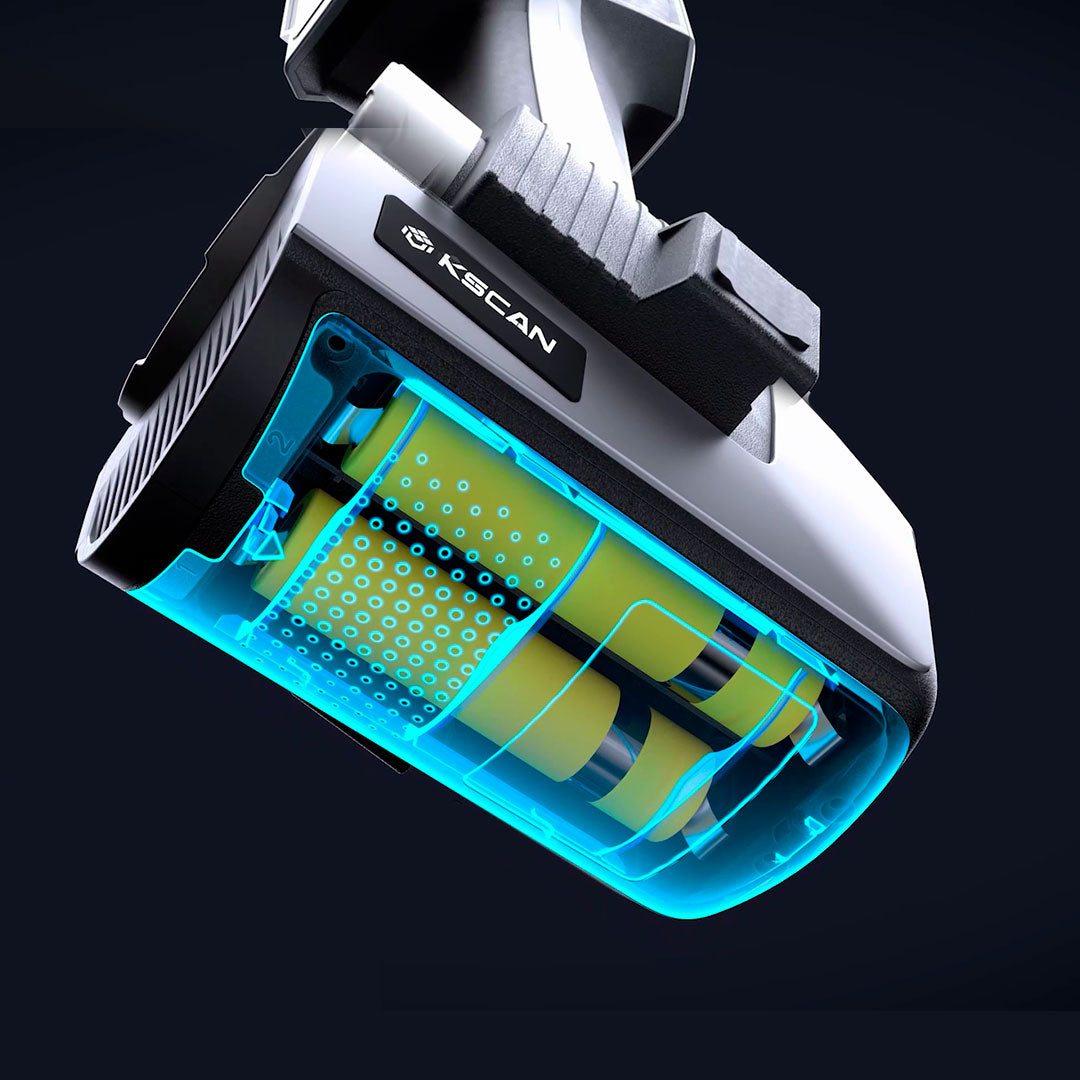

Batería dual
Sistema de batería dual garantiza el funcionamiento sin conexión a energía eléctrica.

Tecnología dual wnic
Comunicación completamente inalámbrica, garantiza transferencia de datos estable y de alta velocidad.

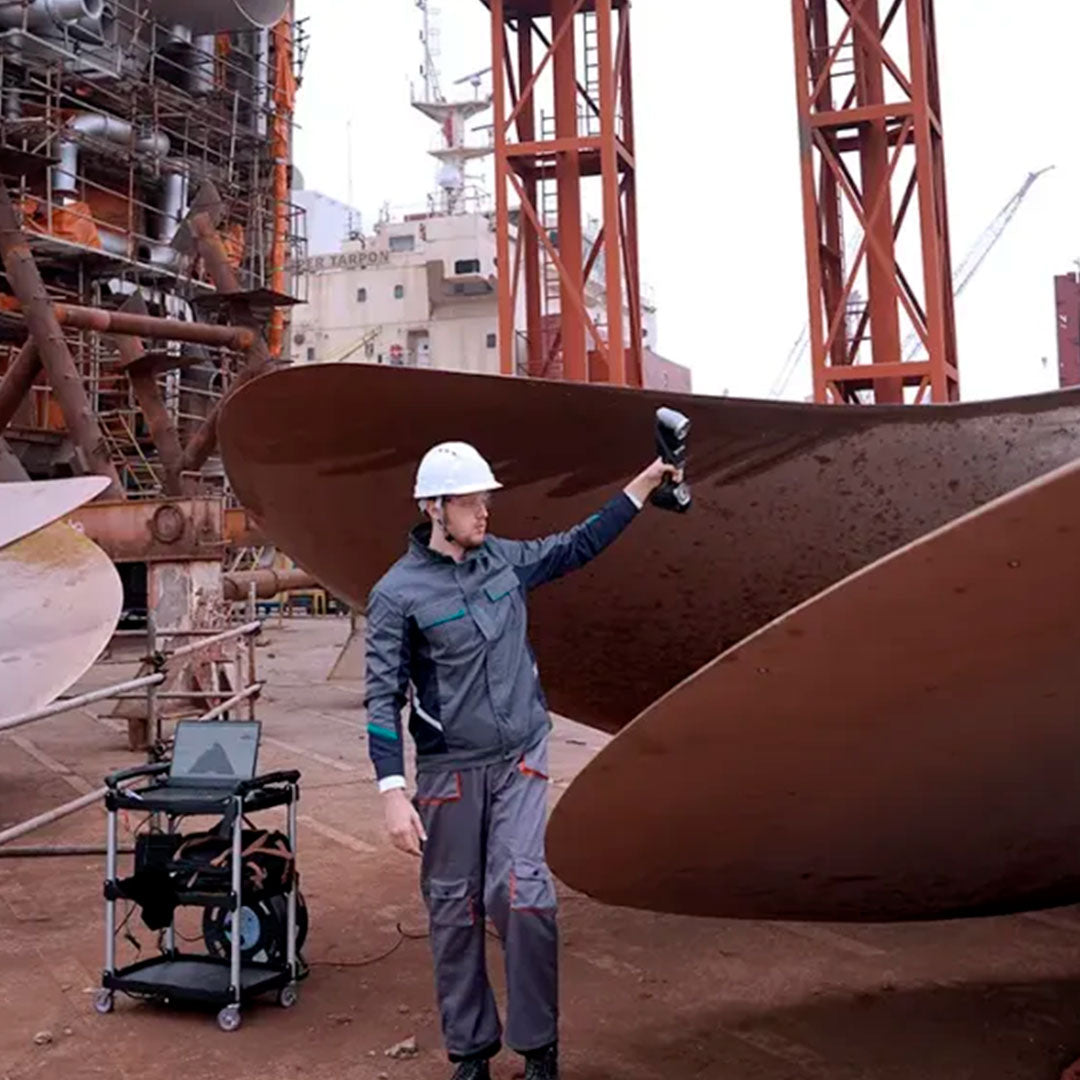

Componente de gran tamaño

 PRODUCTIVIDAD Y PRECISIÓN
KSCAN-X está equipado con 84 cruces de láser azul, lo que le permite capturar áreas extensas de manera altamente eficiente y precisa. Ofrece una precisión de hasta 0.075 mm y una precisión volumétrica de 0.075 mm + 0.010 mm/m

FOTOGRAMETRÍA ADAPTATIVA
Diseñado con un sistema de fotogrametría adaptativa, KSCAN-X garantiza un alto nivel de precisión en componentes de gran tamaño, eliminando errores acumulativos y asegurando una precisión volumétrica constante. Esto permite obtener resultados e alta precisión incluso en piezas de gran escala.

Piezas de tamaño medio y grande

ESCANEO MEDIO
El modo de escaneo de distancia media de KSCAN-X está diseñado con 27 cruces de láser azul para capturar piezas desde 0.5m a 2m, con alto nivel de precisión de 0.030m, garantizando datos de calidad en componente con curvas complejas en piezas de tamaño medio a grande.

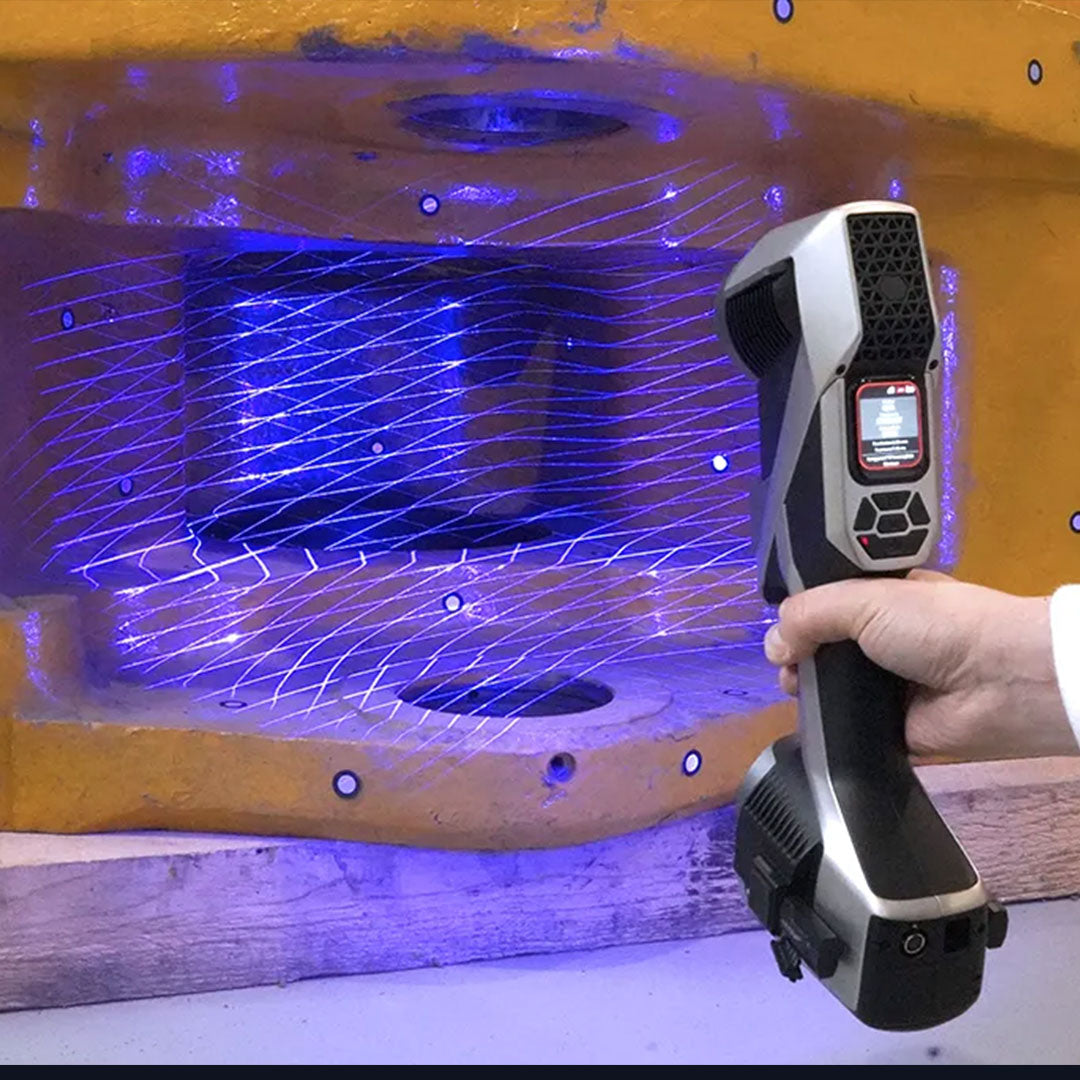

MEDICIÓN DE PERFORACIONES
KSCAN-X gracias a su diseño con una línea base más corta, y su modo de escaneo de línea láser
única permite la medición de perforaciones y áreas de difícil acceso en el componente, entregando una recopilación completa y precisa, incluso en zonas de difícil acceso.

Software Especializados

Geomagic Design X
Es un software especializado en convertir datos de escaneado 3D en modelos CAD basados en características de alta calidad.
Al tener un modelo 3D de un objeto existente es posible generar documentación 2D, controlar su desarrollo y modificaciones, realizar simulaciones, entre otras acciones que ayudan a reducir el costo del proceso de producción.

Geomagic Control X
Software profesional de control de calidad 3D e inspección dimensional que permite procesar los datos de escáneres 3D y otros dispositivos portátiles para medir, comprender y comunicar los resultados de lainspección para garantizar la calidad en todas partes.

Geomagic para SolidWorks
Es un conjunto de herramientas de software de ingeniería inversa que se conecta directamente en su entorno de SolidWorks, permitiendo el manejo de nubes de puntos y polígonos en el proceso de diseño. Puede importar datos y utilizar los asistentes de extracción de características para generar bocetos, superficies y sólidos de CAD
