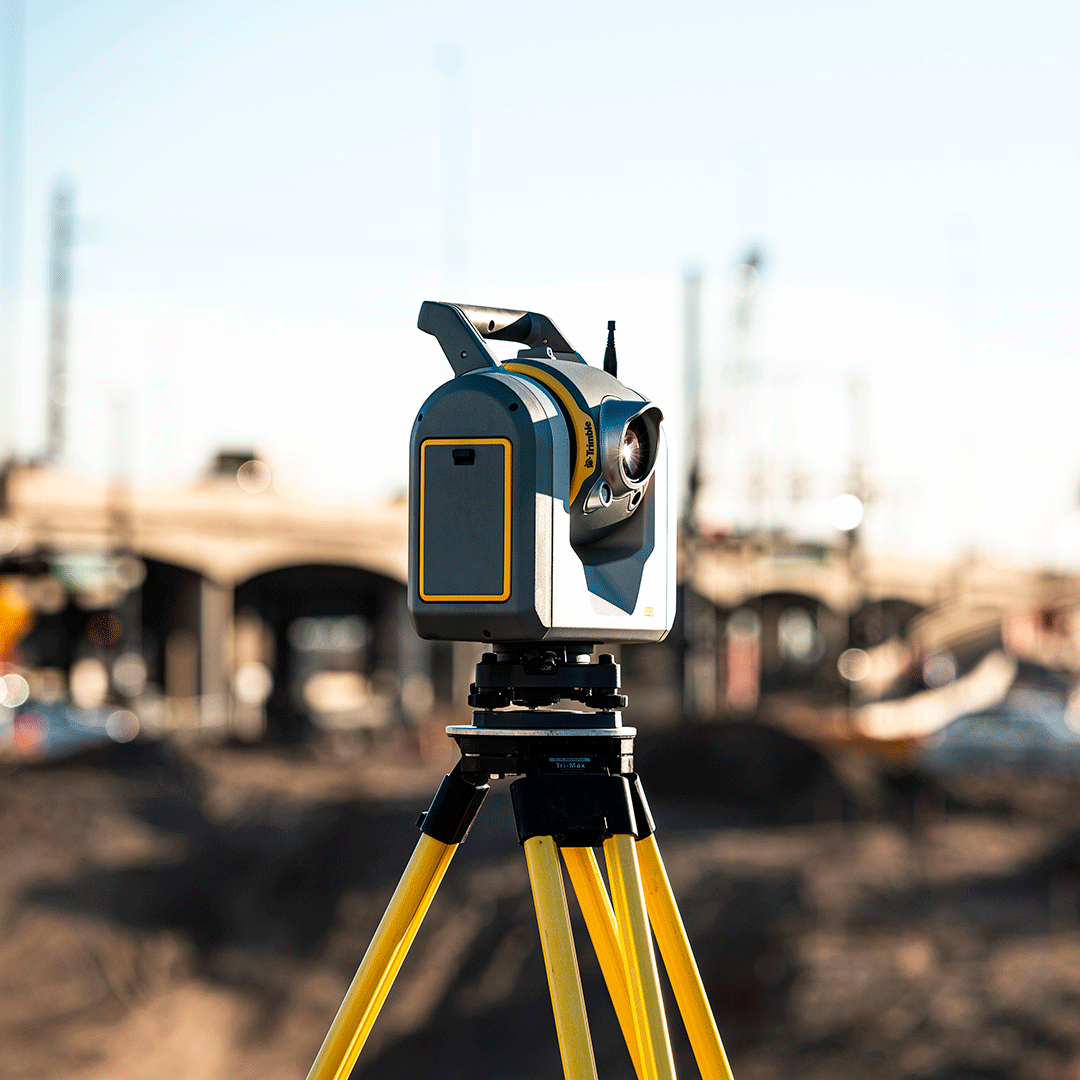

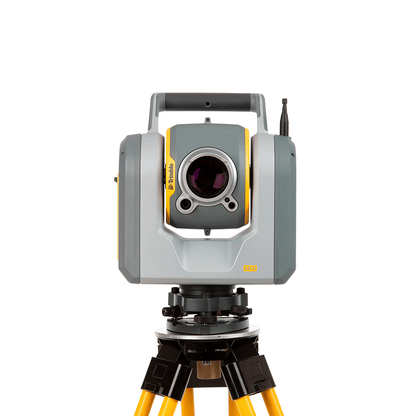

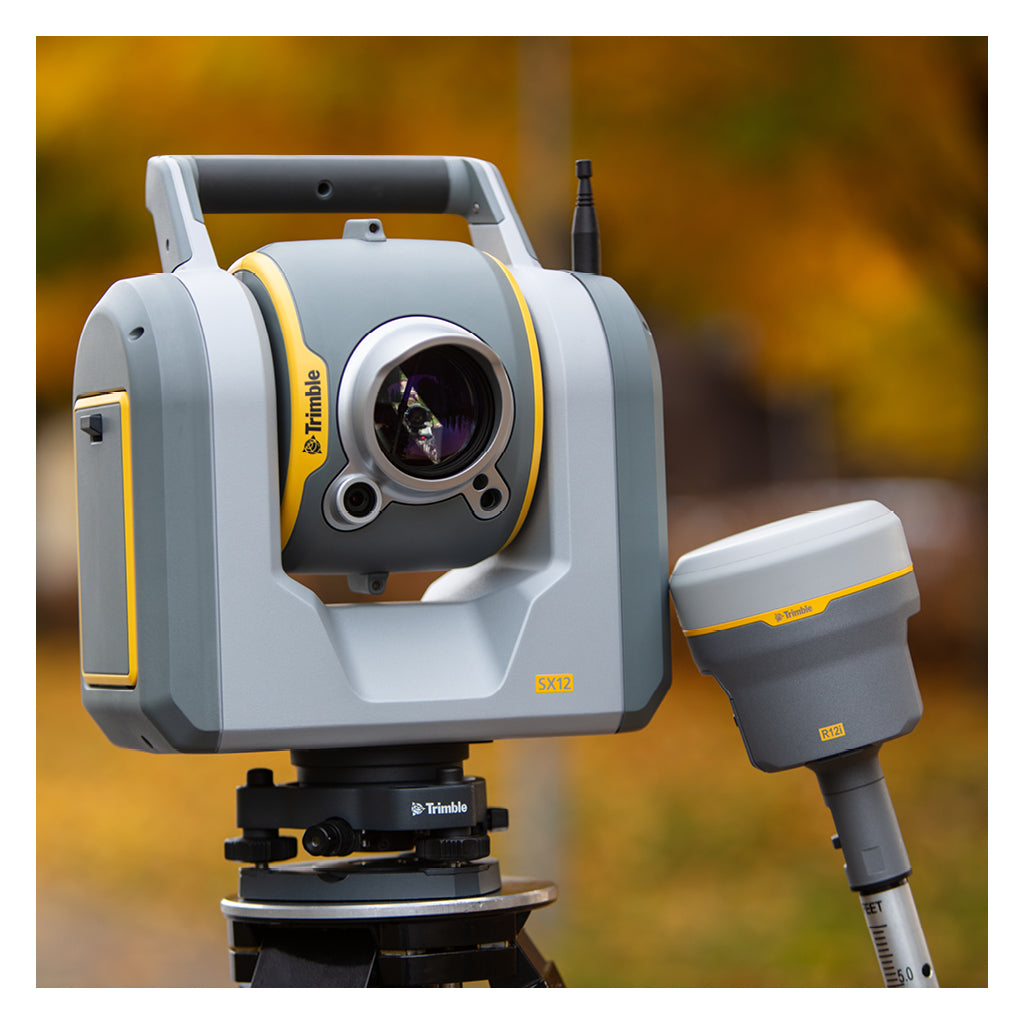

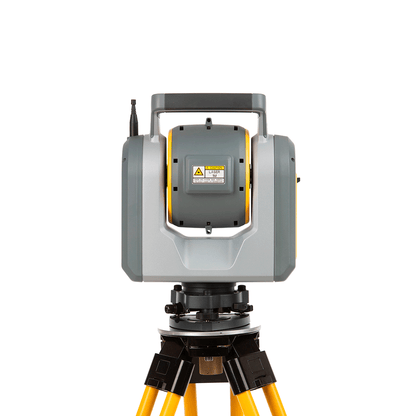

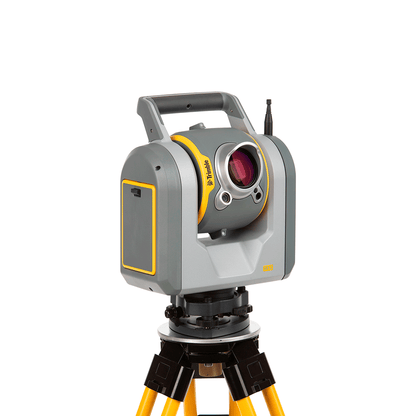

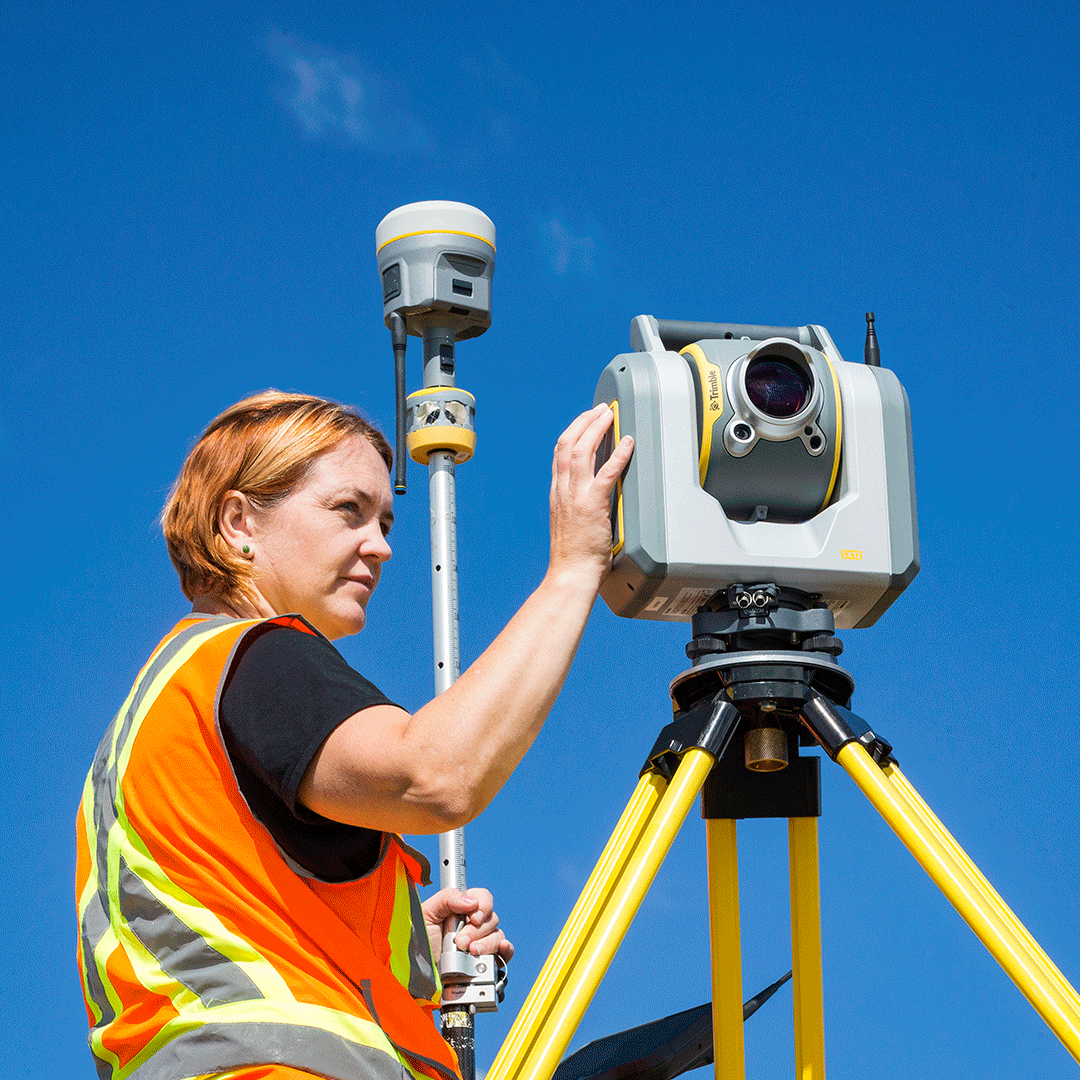

Trimble SX12

Trimble SX12 captura puntos 3D por medio del principio de “tiempo de vuelo ultra rápido” impulsado por la tecnología Trimble Lightning. Usando esta tecnología patentada por Trimble, los datos son menos susceptibles a condiciones atmosféricas y a la variación de los tipos de superficies, por lo que es posible capturar datos precisos a mayores distancias.

SX12 ofrece una alta precisión en su nube de puntos, incluso a largas distancias, brindando en su modo de escaneo un ruido de alcance de 1.5 mm a 200 m sobre la mayoría de las superficies (18%-90% de reflectividad) y una precisión 3D de 2.5 mm a 100 m.

En cuanto a la resolución de la nube de puntos, SX12 posee una altísima densidad de puntos a largas distancias, permitiendo alcanzar 6.25 mm a 50 metros. Ideal para mediciones donde no es posible acercarse y donde se necesita alta representatividad de la realidad.

SX12 utiliza un prisma rotatorio en el telescopio para aumentar la velocidad de captura, logrando hasta 26.600Hz en distancias de hasta 600 m.

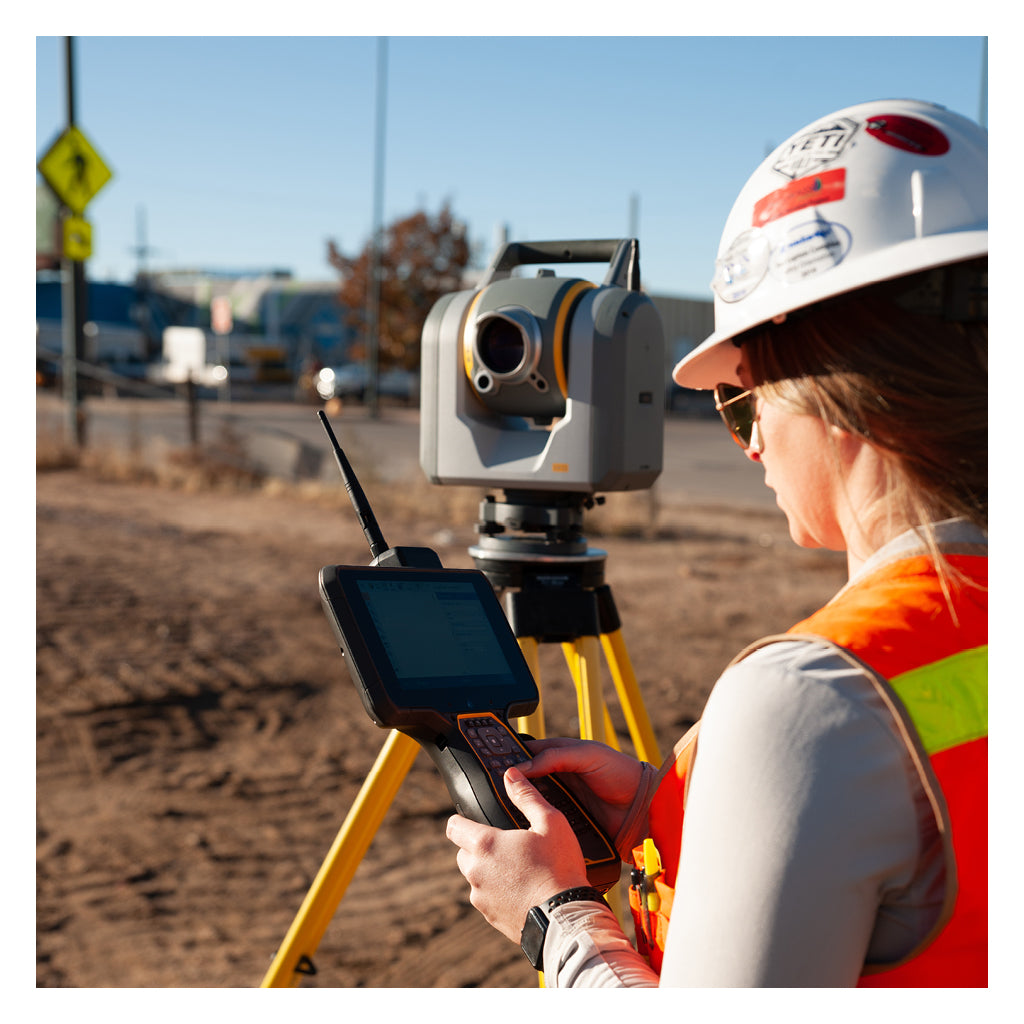

Los datos de nubes de puntos capturados pueden ser georreferenciados y visualizados en terreno, en un flujo de trabajo topográfico convencional que además permite revisar que la nube esté completa antes de abandonar la obra.

Es posible realizar escaneos cubriendo un domo completo (360° x 300°) o ventanas de escaneos, las cuales pueden ser guardadas para posteriores mediciones con el objetivo de un monitoreo masivo de áreas a lo largo del tiempo.

Los datos capturados por Trimble SX12 son procesador en el software de oficina Trimble Business Center, el cual permite la manipulación y edición de la nube de puntos para obtener entregables elaborados y profesionales.

Registro y georreferenciación
Si bien es posible ubicar y orientar los datos en terreno con Trimble SX12, TBC permite realizar el proceso de georreferenciación y registro de nubes de puntos en oficina.
Aplicando puntos de control topográficos es posible transformar una nube de puntos de un sistema de coordenadas arbitrario a un sistema local. Además, por medio del traslape entre nubes de puntos es posible posicionar y orientar las nubes de puntos en este mismo sistema de coordenadas

Clasificación y filtros
TBC cuenta con herramientas de clasificación (interior y exterior) lo que permite separar los distintos elementos de la nube para facilitar su proceso. Además cuenta con filtro de datos que permiten trabajar de forma fluida grandes nubes de puntos. TBC también posee la herramienta de clasificación de túneles disponible en el módulo de túnel.

Herramienta de extracción (puntos y líneas)
La estación total de escaneo SX12 realiza levantamientos masivos por lo que el software de oficina debe poseer herramientas de extracción y digitalización avanzada, para facilitar el procesamiento. TBC posee rutinas eficientes para la extracción automática de los datos capturados, puntos (árboles, postes, señales de tránsito) y líneas (cunetas, líneas eléctricas, etc.). Esta extracción sumada a toda la capacidad del trabajo con códigos y atributos de características, convierten a TBC en una solución completa de digitalización.

Trimble clarity
Clarity es una plataforma web para compartir datos en la nube con clientes, equipos de trabajo, etc. Aquí es posible compartir nube de puntos y modelos 3D, donde se permite realizar medidas de forma simple y rápida para cualquier usuario, sin la necesidad de la instalación de software en un PC de alto rendimiento.

Trimble SX12 está equipada con un total de cuatro cámaras:
TELECÁMARA - coaxial, 1 píxel corresponde a 0.69mm@50m
VISIÓN GENERAL
PRINCIPAL
PLOMADA

Cada cámara realiza una tarea diferente:
La cámara de visión general se dispone en paralelo con el eje del EDM. Tiene un foco fijo de 54° de vista general. Es utilizada en los los niveles de zoom (1-2), cuando el puntero láser está encendido o apagado.

La cámara principal se dispone en paralelo al eje del EDM. Tiene un foco fijo de 12° de visión. Es utilizada en los los niveles de zoom (3-4), cuando el puntero láser está apagado y (3-6) cuando el puntero láser está encendido.

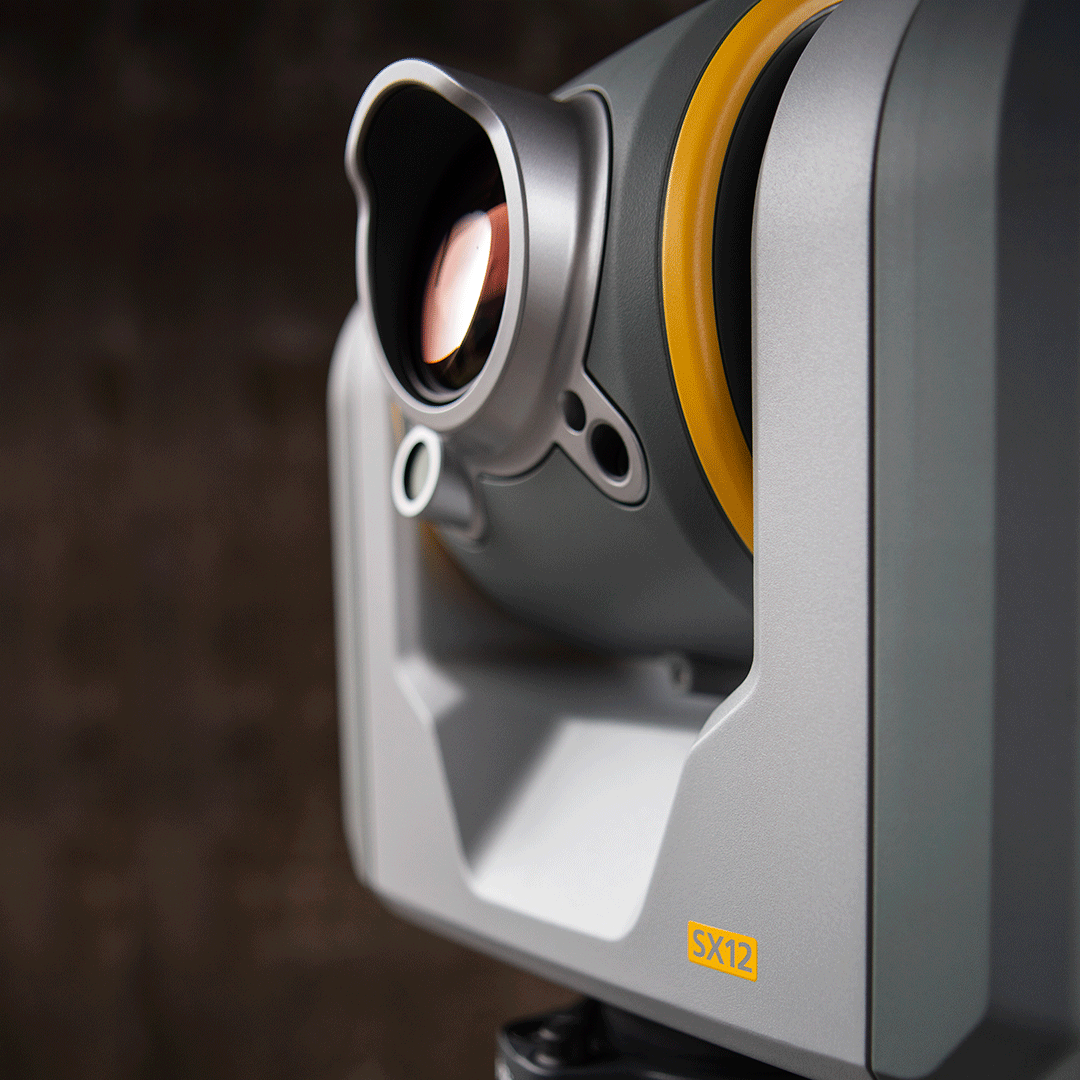

La telecámara, está dispuesta de manera coaxial al eje del EDM. Esta se utiliza para los niveles de zoom descendentes. Es utilizada cuando el nivel de zoom es 5-8 con el puntero láser apagado. La telecámara no es usada cuando el puntero láser está encendido, ya que, la telecámara y el puntero láser comparten la misma ruta óptica, por lo tanto solo se puede utilizar uno a la vez.

Plomada de video integrada es una solución que reemplaza la plomada óptica. Tiene un enfoque fijo, con un campo de visión de 6°. También es posible capturar una imagen de la instalación para dejar registro.

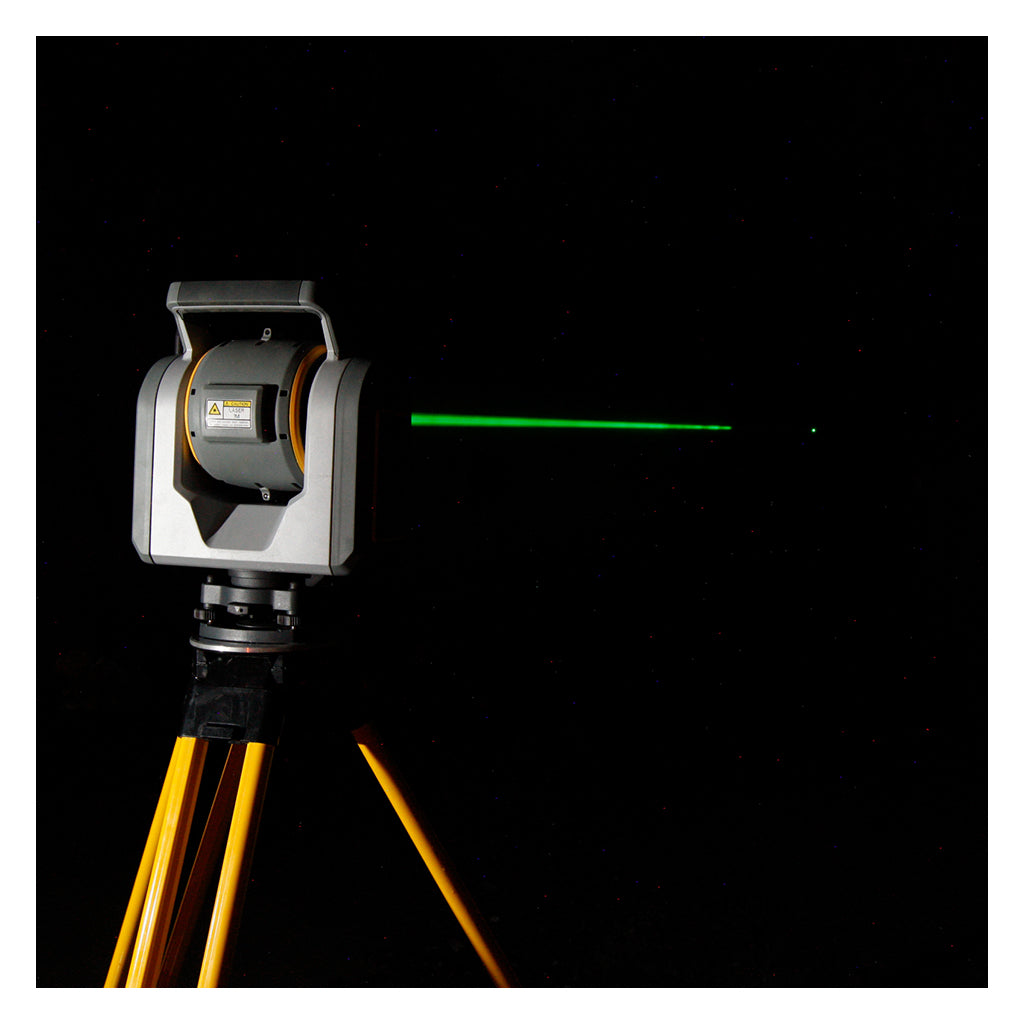

Trimble SX12 incorpora un puntero láser verde, el cual mejora su visibilidad en terreno y además es adaptable a diferentes condiciones de iluminación, tipo de superficie y rango de trabajo.

Hay tres modos disponibles:
Modo baja iluminación: Bajo techo, luz ambiente baja, superficies de alta reflectividad y cortas distancias.

Modo estándar: Diseñado para su uso en condiciones normales de iluminación

Modo intermitente de rango extendido: Diseñado para su uso en condiciones de mucha luz, superficies de baja reflectividad y largas distancias,

El puntero láser se enfoca automáticamente según la distancia para brindar el tamaño de punto láser más pequeño de la industria. A una distancia de 50m se obtiene un diámetro del puntero láser de sólo 3 mm. A mayores distancias el diámetro aumenta en una razón de 3 mm cada 50 metros.

Esto permite trabajar a grandes distancias a través de reflexión directa de forma segura (Láser Clase 1M), confiable y precisa.
